Scharge 충전기 제품 및 사양

AC 7 kW부터 DC 400 kW까지의 Scharge 충전기: SC14, SC80, SC160 및 확장 라인업, 선택 가이드, 종합 사양표, 40 kW 모듈 구조와 내장 보호 기능.

03 · 제품 라인업

제품 라인업과 충전기 선택 가이드

주력 라인 SC14 · SC80 · SC160은 주차장, 건물부터 급속 충전소까지 대부분의 수요를 충족합니다. 확장 라인 — AC 스탠드형 캐비닛, DC 40 kW, DC 200 – 400 kW — 은 부지, 전원 또는 충전 부하에 별도 요구가 있을 때 프로젝트별로 공급합니다.

주력

SC14AC · 스탠드형2 × 7 kWType 2 · 1상

확장

AC 캐비닛AC · 금속 외함7 / 14 kW충전 건 1 – 2개

확장

DC 40 kWDC · 벽걸이형40 kW · 충전 건 1개200 – 1 000 V

주력

SC80 · SC160DC · 스탠드형 캐비닛80 / 160 kW충전 건 2개 · 250 A

확장

DC 고출력DC · 대형 스탠드형 캐비닛200 – 400 kW충전 건 2개 · 300 A

Scharge 아이덴티티 디자인 일러스트이며, DC 200 – 400 kW 캐비닛 이미지는 예시용 스케치입니다.

사용 시나리오별 충전기 선택

사용 시나리오	일반적인 주차 시간	권장	이유
아파트, 주택, 야간 주차장	6 – 10시간	AC 7 kW · SC14	완속 충전으로 배터리 완충, 1상 전원, 낮은 인프라 비용
사무실, 학교, 공장	4 – 8시간	SC14 · AC 캐비닛	충전기당 두 충전 건, 하나의 접속점에서 여러 차량 충전
쇼핑몰, 호텔, 공공 주차장	1 – 3시간	SC14 · DC 40 kW	쇼핑, 숙박 시간 동안 에너지 보충
서비스 차량 플릿, 택시, 배송	교대 중간 20 – 60분	SC80 · SC160	교대 중간 급속 충전; SC160은 두 차량 동시 충전
주유소, 휴게소, 국도 축	15 – 40분	SC160 · DC 200 – 400 kW	800 V 플랫폼 차량을 위한 고출력, 빠른 회전
버스 차고지, 전기 트럭, 집결 주차장	교대별 집중 충전	DC 200 – 400 kW	큰 총출력, 두 충전 건 병렬 충전 지원

30 kWh 추가 충전 이론 소요 시간

AC 7 kW4시간 17분

DC 40 kW45분

DC 80 kW23분

DC 160 kW11분

30 kWh는 약 175 – 215 km 주행에 해당합니다(전비 14 – 17 kWh/100 km 기준). 일정한 출력을 가정한 계산이며, 실제 시간은 차량의 충전 수용 한도, 배터리 잔량(SOC), 배터리 온도에 따라 달라집니다. 차량은 고전압 플랫폼일 때만 160 kW를 받을 수 있습니다(08절 참조).

04 · AC 충전기 주력 라인

SC14 — 듀얼 건 AC 충전기 2 × 7 kW

주차장, 아파트, 사무실의 완속 충전용 1상 AC 충전기입니다. 두 개의 Type 2 충전 건으로 두 차량을 동시에 충전하며, 충전 건당 7 kW입니다. 싱글 건 7 kW 버전은 같은 본체를 사용합니다. 스탠드 또는 벽걸이로 설치합니다.

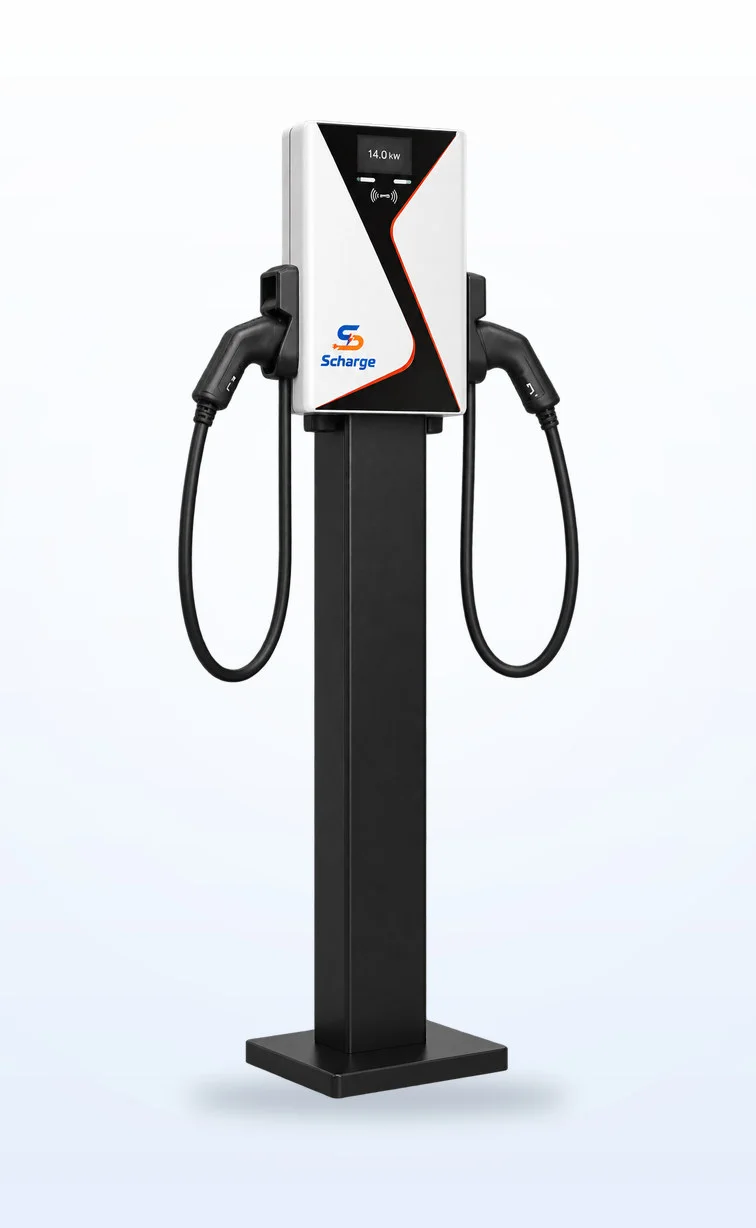

Scharge SC14 AC 충전기, Type 2 듀얼 건, 스탠드 설치, 흰색과 검은색 외함에 주황색 포인트. — Scharge 디자인 일러스트 · 디스플레이 탑재 Pro 버전

2 × 7 kW두 충전 건으로 두 차량 동시 충전

Type 2AC 커넥터, 케이블 길이 5 m

≤ 3 W대기 전력

OTA ≤ 5분중단 없는 소프트웨어 업데이트

대표 적용 분야

아파트, 주택, 야간 주차장
사무실, 학교, 공장
호텔, 쇼핑몰
급속 충전소 내 보조 AC 충전

본체 260 × 103 × 420 mm · 스탠드 255 × 205 × 1 175 mm

전기
입력 / 출력 전압	AC 220 V ±15% · 50 Hz ±1 Hz
정격 전류	32 A (충전 건 1개) · 64 A (SC14)
충전 건당 출력	7 kW
대기 전력	≤ 2.8 W · ≤ 3 W (SC14)
전력량 계량	정확도 2등급

통신 및 운영
연결 · 시작	4G · QR 코드 스캔, 카드 태그
디스플레이	Pro 버전에 디스플레이 탑재
과금	시간 + 서비스 요금, 또는 무료
소프트웨어 업데이트	플랫폼을 통한 OTA, ≤ 5분
안내	음성 안내

기구 및 설치
본체 (W×D×H)	260 × 103 × 420 mm
스탠드 (W×D×H)	255 × 205 × 1 175 mm
외함 · 설치	PC + ABS · 스탠드 또는 벽걸이
케이블 · 커넥터	5 m · Type 2 (Type 1은 주문 시)

환경
보호 등급	IP54, 실내 및 실외
작동 온도	−25 ~ 50 °C
차종	순수 전기차(BEV), 플러그인 하이브리드(PHEV)

내장 보호 기능

과전압
저전압
누전
낙뢰
과열 / 저온
과전류
과충전
완충 시 차단

사양은 제조사 기술 문서에 따르며, 표준 버전에는 디스플레이가 없습니다. 공식 구성(디스플레이, 커넥터, 케이블 길이, 설치 방식)은 계약에 따릅니다.

05 · DC 충전기 주력 라인

SC80 · SC160 — DC 급속 충전 스탠드형 캐비닛

40 kW 모듈식 DC 충전 캐비닛으로, 두 개의 CCS2 충전 건과 200 – 1 000 V 출력 전압으로 400 V와 800 V 플랫폼 차량을 모두 충전합니다. 출력은 유연하게 분배됩니다: 한 충전 건이 캐비닛 전체 출력을 받거나, 두 차량을 동시에 충전할 때 두 충전 건이 균등하게 나눕니다.

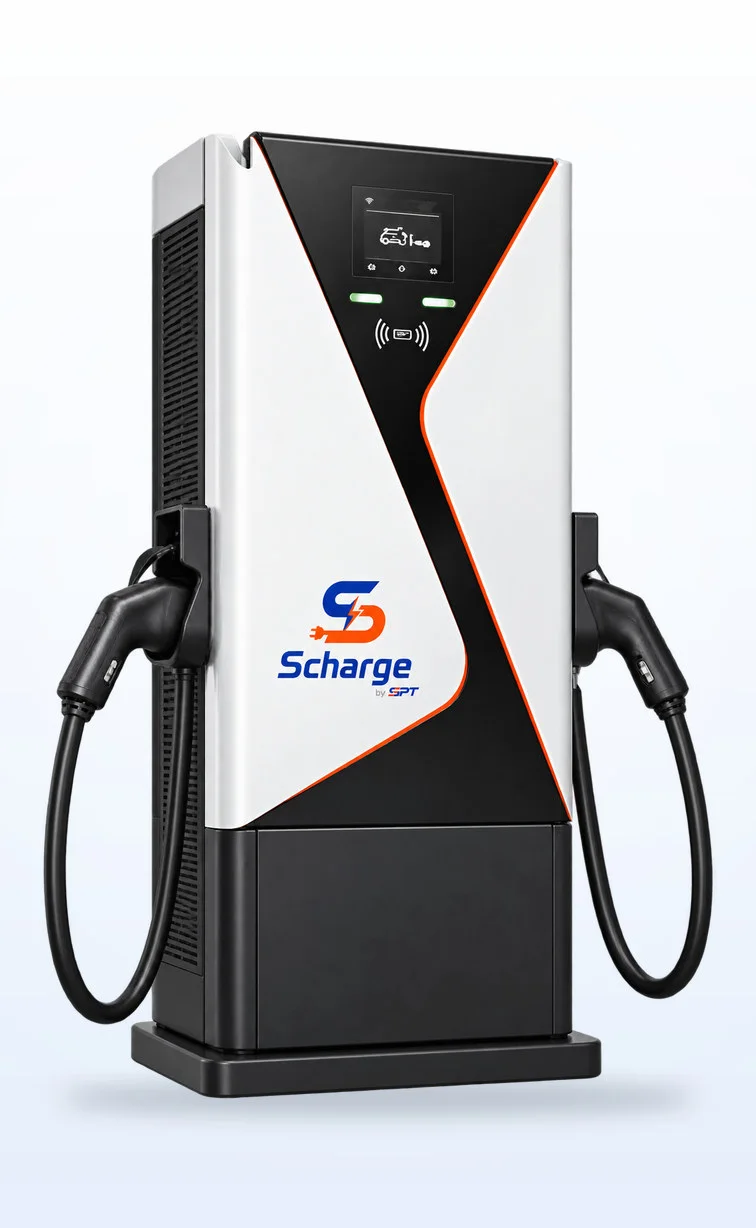

Scharge SC80 · SC160 DC 급속 충전 캐비닛, CCS2 듀얼 건, 터치스크린, 흰색과 검은색 외함에 주황색 포인트. — Scharge 디자인 일러스트

80 / 160 kW캐비닛 출력, 40 kW 모듈

250 ACCS2 충전 건당 정격 전류

200 – 1 000 V출력 전압, 400 V 및 800 V 차량

10인치터치스크린, 음성 안내

대표 적용 분야

공공 급속 충전소
택시, 배송, 서비스 차량 플릿
주유소, 휴게소
운송 기업 차고지

SC80: 750 × 520 × 1 700 mm · SC160: 750 × 650 × 1 700 mm

CCS1, GB/T, CHAdeMO 커넥터는 주문 시 제공합니다.

전기	SC80	SC160
캐비닛 출력	80 kW	160 kW (120 kW 구성 가능)
출력 구조	모듈 2개 × 40 kW	모듈 4개 × 40 kW
입력 전압	AC 380 V ±15% · 50 Hz ±1 Hz, 3상
출력 전압	200 – 1 000 V DC
충전 건당 정격 전류	250 A
출력 모드	한 충전 건 전 출력 · 두 충전 건 균등 분배
출력 전류 오차	≥ 30 A: ≤ ±1% · < 30 A: ≤ ±0.3 A
전력량 계량	정확도 1등급

기구 및 환경	SC80	SC160
치수 (W × D × H)	750 × 520 × 1 700 mm	750 × 650 × 1 700 mm
외함 · 설치 방식	강판 · 바닥 설치형 스탠드 캐비닛
충전 케이블 · 커넥터	5 m · CCS2 (베트남 사양)
보호 등급 · 온도	IP54 · −25 ~ 50 °C
설치 고도	≤ 2 000 m (초과 시 별도 주문)

통신 및 운영	SC80	SC160
연결	Ethernet · 4G · 3G
충전 시작	QR 코드 스캔 · 카드 태그 · VIN 인식
소프트웨어 업데이트	플랫폼을 통한 OTA

내장 보호 기능

과전압
저전압
누전
낙뢰
과열 / 저온
과전류
과충전

사양은 제조사 기술 문서에 따릅니다. 공식 구성(출력, 커넥터, 케이블 길이, 액세서리)은 계약에 따릅니다.

06 · 확장 라인

프로젝트별 확장 라인

부지, 전원 또는 충전 부하에 별도 요구가 있을 때 주력 라인을 보완합니다: 벽걸이형 소형 DC 충전기, 캐비닛형 AC 충전기, 대규모 충전소용 고출력 DC 캐비닛. 프로젝트별 주문에 따라 공급합니다.

확장

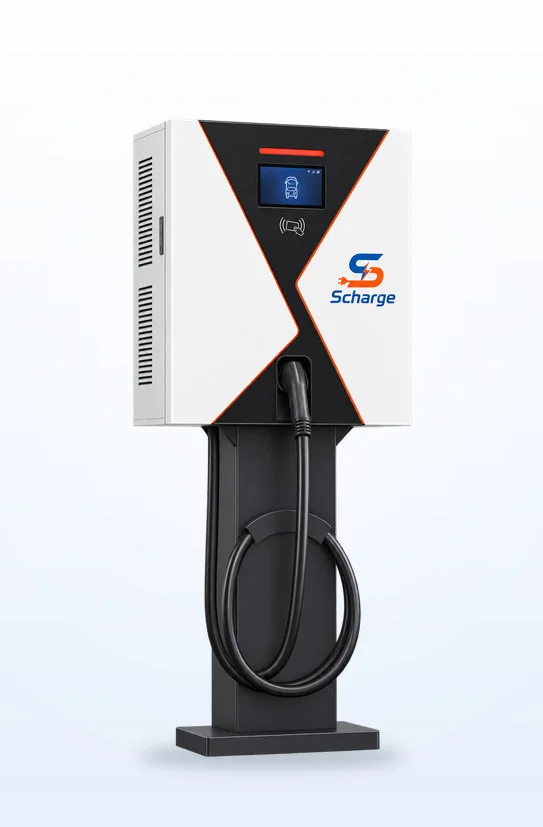

DC 40 kW

벽걸이 또는 받침대 · 충전 건 1개

3상 전원이 제한된 차고, 건물 주차장, 서비스 거점을 위한 소형 DC 충전기입니다. 비상 정지 버튼과 VIN 인식 모드를 갖추고 있습니다.

출력: 40 kW
출력 전압: 200 – 1 000 V DC
입력 전압: AC 380 V ±15% · 50 Hz
역률: ≥ 0.99
효율: 모듈 최대 95.5% · 시스템 전체 94%
정밀도: 전압 안정도 ≤ 0.5% · 전류 안정도 ≤ 1%
계량 · 보호: 1등급 · IP54 · 습도 ≤ 95%
충전 시작: QR · 카드 · VIN
치수: 본체 720 × 361 × 1 546 mm
받침대: 450 × 350 × 756 mm

확장

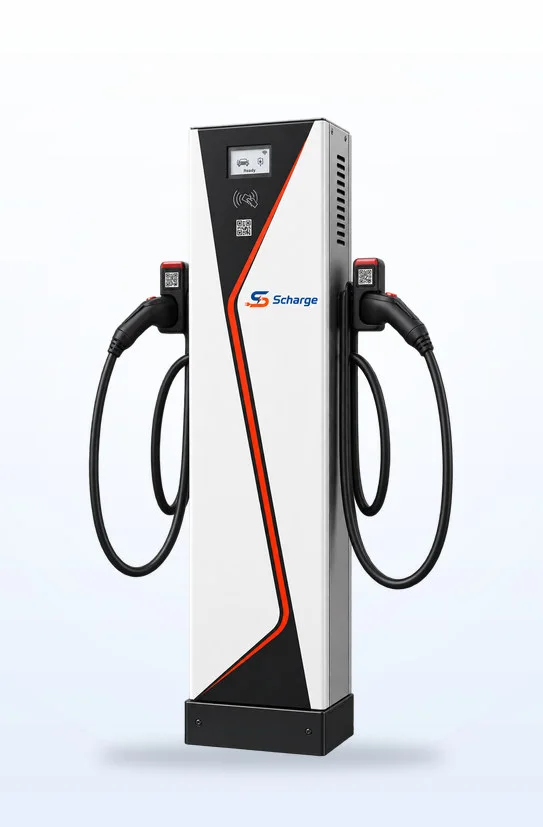

AC 캐비닛

7 kW · 14 kW · 금속 외함

바닥 설치형 캐비닛 AC 버전으로, 강판 외함이며 실내와 실외에서 사용합니다. 전기 사양은 SC14와 동등하며 동일한 플랫폼에 연결됩니다.

출력: 7 kW (충전 건 1개) · 14 kW (충전 건 2개)
정격 전류: 32 A · 64 A
전압: AC 220 V ±15% · 50 Hz
치수: 350 × 250 × 1 400 mm
연결: 4G · OTA
충전 시작: QR · 카드
계량: 2등급
대기 전력: ≤ 2.8 W · ≤ 3 W
외함 보호: IP54 · −25 ~ 50 °C
충전 케이블: 5 m, 옵션

확장

DC 200 – 400 kW

고출력 캐비닛 · 충전 건 2개

대규모 급속 충전소, 버스 차고지, 전기 트럭용입니다. 한 충전 건 전 출력 모드와 균등 분배 모드 외에, 두 충전 건 병렬 충전을 지원해 충전 출력을 높입니다.

구성: 200 · 240 · 320 · 400 kW
구조: 40 kW 모듈
충전 건당 전류: 300 A
출력 전압: 200 – 1 000 V DC
입력 전압: AC 380 V ±15% · 50 Hz
치수: 750 × 800 × 1 760 mm
인터페이스: 10.1인치 터치스크린
연결: Ethernet · 4G · 3G
충전 시작: QR · 카드 · VIN
외함 보호: IP54 · ≤ 2 000 m

사양은 제조사 기술 문서에 따르며, 치수는 제조사 공표 기준입니다. DC 200 – 400 kW 캐비닛 이미지는 예시용 스케치입니다.

07 · 종합 사양

제품 라인업 종합 사양표

장비 선정과 설계 도서 작성을 위해 Scharge 충전기 전 라인업의 주요 사양을 한눈에 비교합니다.

표 전체를 보려면 가로로 스와이프하십시오 →

사양	SC14주력	AC 캐비닛확장	DC 40 kW확장	SC80주력	SC160주력	DC 200 – 400 kW확장
전기
충전기 유형	AC · 스탠드형	AC · 스탠드형 캐비닛	DC · 벽걸이형	DC · 스탠드형 캐비닛	DC · 스탠드형 캐비닛	DC · 스탠드형 캐비닛
출력	2 × 7 kW	7 / 14 kW	40 kW	80 kW	160 kW¹	200 – 400 kW
충전 건 수 · 커넥터	2 · Type 2	1 – 2 · Type 2	1 · CCS2	2 · CCS2	2 · CCS2	2 · CCS2
입력 전원	1상 220 V	1상 220 V	3상 380 V	3상 380 V	3상 380 V	3상 380 V
출력 전압	AC 220 V	AC 220 V	200 – 1 000 V	200 – 1 000 V	200 – 1 000 V	200 – 1 000 V
충전 건당 전류	32 A	32 A	—	250 A	250 A	300 A
입력 용량²	14.1 kVA	7.0 / 14.1 kVA	43.0 kVA	86.0 kVA	171.9 kVA	215 – 430 kVA
전력량 계량	2등급	2등급	1등급	1등급	1등급	1등급
기구 및 환경
치수 W × D × H (mm)	260 × 103 × 420³	350 × 250 × 1 400	720 × 361 × 1 546	750 × 520 × 1 700	750 × 650 × 1 700	750 × 800 × 1 760
외함 재질	PC + ABS	강판	—	강판	강판	강판
보호 등급	IP54	IP54	IP54	IP54	IP54	IP54
작동 온도	−25 ~ 50 °C	−25 ~ 50 °C	—	−25 ~ 50 °C	−25 ~ 50 °C	−25 ~ 50 °C
설치 고도	—	—	—	≤ 2 000 m	≤ 2 000 m	≤ 2 000 m
충전 케이블	5 m	5 m	—	5 m	5 m	5 m
통신 및 운영
연결	4G	4G	—	Ethernet · 4G · 3G	Ethernet · 4G · 3G	Ethernet · 4G · 3G
인터페이스	디스플레이 (Pro 버전)	—	—	10인치 터치스크린	10인치 터치스크린	10.1인치 터치스크린
충전 시작	QR · 카드	QR · 카드	QR · 카드 · VIN	QR · 카드 · VIN	QR · 카드 · VIN	QR · 카드 · VIN
OTA 업데이트	지원	지원	지원	지원	지원	지원

¹ SC160 캐비닛은 120 kW 구성(모듈 3개)도 가능합니다. ² 참고: DC 충전기는 효율 94%, 역률 0.99 기준, AC 충전기는 정격 전류 기준. ³ 본체 치수이며, 스탠드는 255 × 205 × 1 175 mm. — : 현행 제조사 문서에 미공표, 주문 구성에 따라 확인.

주문 옵션

충전 케이블 길이Type 1, GB/T, CCS1, CHAdeMO 커넥터디스플레이 (AC Pro 버전)스탠드 또는 벽걸이 (AC)받침대 (DC 40 kW)120 kW 구성 (SC160 캐비닛)2 000 m 초과 설치 (DC 스탠드형 캐비닛)

08 · 핵심 기술

40 kW 모듈화와 출력 분배

Scharge DC 충전기는 40 kW 정류 모듈을 조합해 구성됩니다. 컨트롤러가 차량 수요에 따라 각 충전 건에 모듈을 할당하므로, 한 대 또는 두 대를 충전할 때 캐비닛 출력을 온전히 활용하고 향후 출력 증설의 길을 열어 줍니다.

1
한 대
모든 모듈이 한 충전 건에 집중됩니다 — 차량은 충전 건 전류 한도 내에서 최대 출력을 받습니다(250 A, SC80 · SC160 기준).
2
두 대
모듈이 두 충전 건에 균등 분배됩니다 — 각 차량은 캐비닛 출력의 절반을 받으며, 두 충전 세션이 독립적으로 진행됩니다.
3
하나의 모듈 플랫폼
80 kW부터 400 kW까지의 DC 캐비닛이 동일한 40 kW 모듈을 사용하며, 모듈 단위로 유지보수와 교체를 합니다.

예: SC160 — 모듈 4개 × 40 kW, 두 개의 CCS2 충전 건.

차량 배터리 전압별 단일 충전 건 최대 출력

400 V 플랫폼 차량은 250 A 한도로 인해 단일 충전 건 출력이 약 100 kW로 제한됩니다. SC160은 두 차량 동시 충전(2 × 80 kW) 또는 800 V 플랫폼 차량 충전(160 kW) 시 전 출력을 발휘합니다.

단순화 모델: P = min(정격 출력, U × 충전 건 최대 I). 차량의 충전 수용 곡선과 모듈 전류 한도는 반영하지 않았습니다. 배경 대역은 400 V 및 800 V 차량의 일반적인 배터리 전압입니다.

차량 배터리 전압	SC80	SC160 · 1대	SC160 · 2대 동시	DC 320 kW · 1대
400 V 플랫폼 차량	80 kW	100 kW	2 × 80 kW	120 kW
800 V 플랫폼 차량	80 kW	160 kW	2 × 80 kW	240 kW

DC 충전 세션 순서 (원리)

1연결CCS2 충전 건을 꽂고 커넥터를 기계적으로 잠근 뒤 차량을 식별합니다.
2점검BMS와 파라미터를 교환하고, 전원 공급 전 DC 회로의 절연을 점검합니다.
3프리차지배터리 전압을 대조하고 양측 전압이 균형을 이루면 DC 접촉기를 닫습니다.
4충전모듈이 BMS 요구에 따라 전류를 공급하며, 온도·전류·전압을 지속적으로 감시합니다.
5종료전류를 0으로 낮추고 접촉기를 개방한 뒤 충전 건 잠금을 해제하고 세션 데이터를 확정합니다.

유선 DC 충전의 일반적인 순서이며, 전압·전류 파라미터는 차량의 배터리 관리 시스템(BMS)이 요구하고 충전기는 정격 한도 내에서 이에 응답합니다.

출처: Scharge 충전소 솔루션 기술 문서, SPT · SST 센터, 09/2026 버전.
